El punto de unión del aparejo
Aquí es donde falla el aparejo mal armado. Todo herraje que vendemos es forjado, trazable y con la carga de trabajo marcada en el cuerpo de la pieza.
Lira y recto, con perno o con tuerca y chaveta

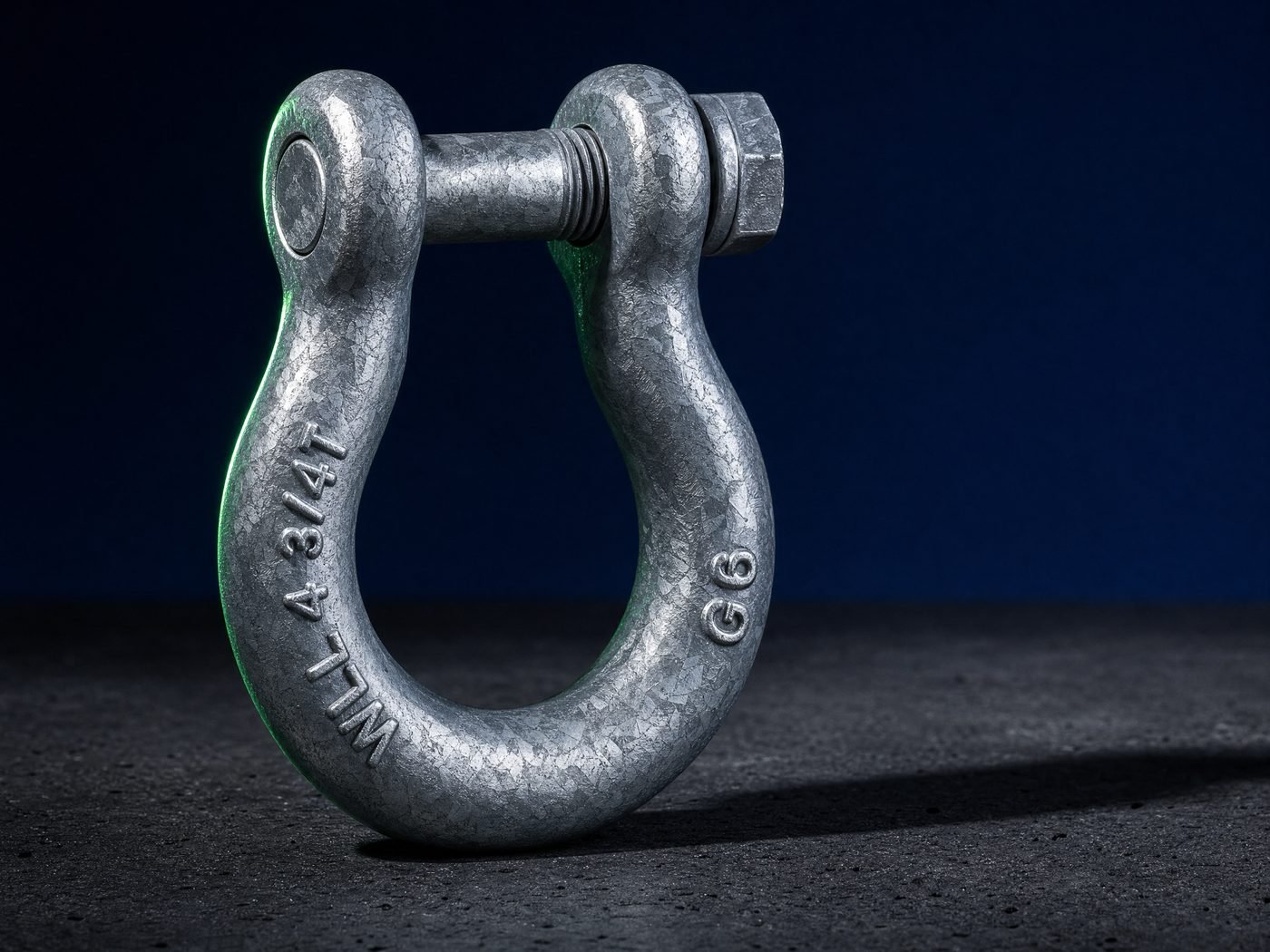

Grilletes
La pieza más usada y la más maltratada del aparejo. El grillete de lira admite amarre en varios ángulos; el recto solo trabaja en línea. Todos forjados, tratados térmicamente y con WLL estampada en el cuerpo.
- Cuerpo forjado y tratado térmicamente, no fundido
- Carga de trabajo, diámetro y trazabilidad estampadas en el cuerpo
- Perno roscado, con tuerca y chaveta o de seguridad según aplicación
- Lira para amarre multidireccional; recto para carga en línea
- Acabado galvanizado o pintado según ambiente
| Diámetro nominal | Equivalente | WLL | Diámetro de perno | Peso aprox. |
|---|---|---|---|---|
| 3/8" | 9.5 mm | 2.0 t | 11 mm | 0.33 kg |
| 1/2" | 13 mm | 4.0 t | 16 mm | 0.73 kg |
| 5/8" | 16 mm | 6.5 t | 19 mm | 1.36 kg |
| 3/4" | 19 mm | 9.5 t | 22 mm | 2.27 kg |
| 7/8" | 22 mm | 13.5 t | 25 mm | 3.40 kg |
| 1" | 26 mm | 17.0 t | 29 mm | 4.80 kg |
| 1-1/8" | 29 mm | 19.0 t | 32 mm | 6.60 kg |
| 1-1/4" | 32 mm | 27.0 t | 35 mm | 9.10 kg |
| 1-1/2" | 38 mm | 34.0 t | 42 mm | 15.5 kg |
| 2" | 51 mm | 55.0 t | 57 mm | 35.4 kg |
Nunca cargue un grillete de lira en el perno de forma lateral: reduce la capacidad hasta 50 %. Si el amarre es lateral, especifíquelo y cotizamos la pieza adecuada.
Ajuste de tensión y protección del ojal

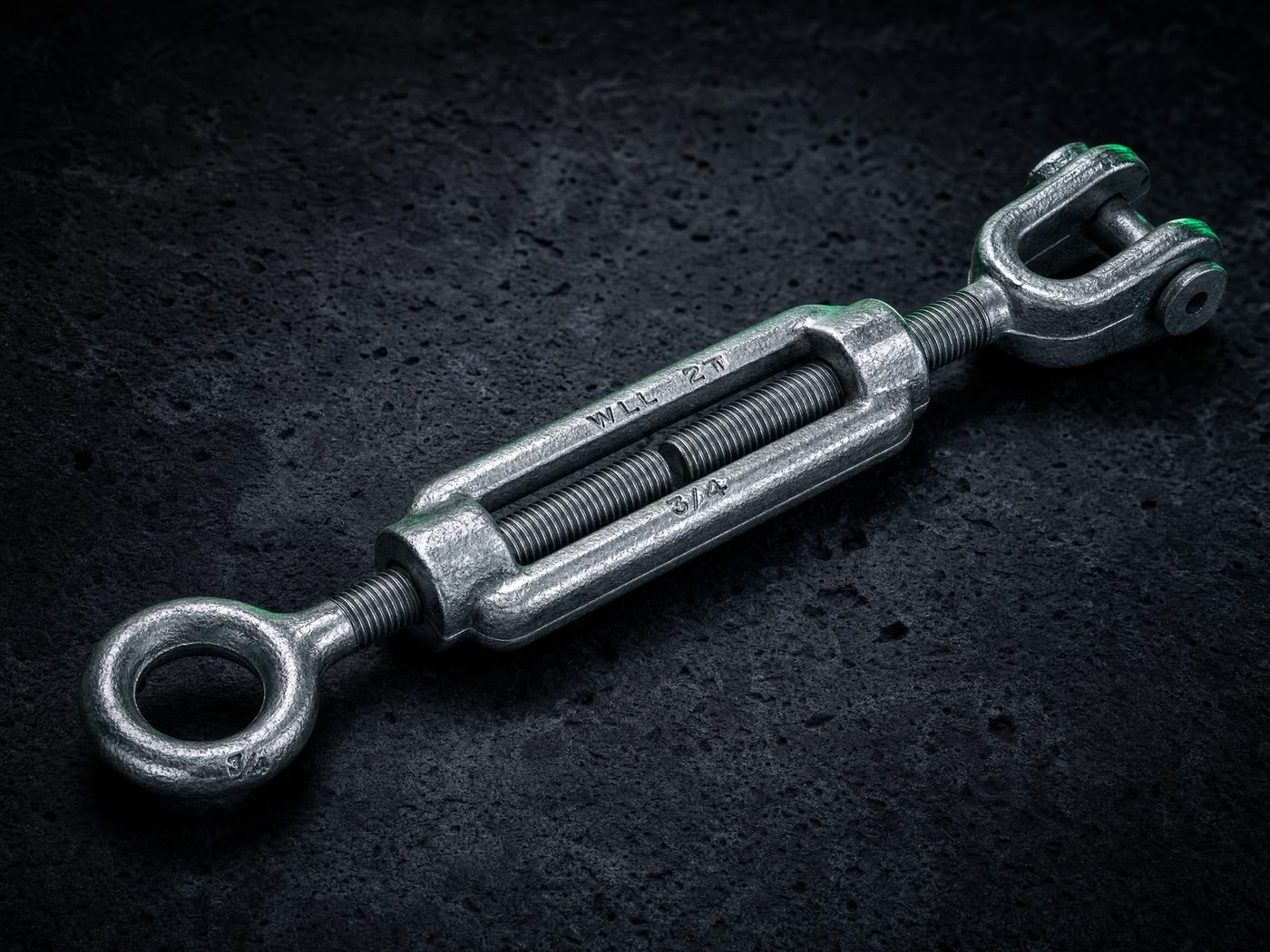

Tensores y guardacabos
El tensor ajusta la tensión de un tirante o viento sin cortar el cable. El guardacabo evita que el ojal se aplaste contra el punto de anclaje: es la pieza más barata del aparejo y la que más vida útil agrega.
- Tensores ojo-ojo, ojo-gancho y gancho-gancho
- Cuerpo abierto para inspección visual del roscado
- Guardacabos estándar y de servicio pesado
- Galvanizado para intemperie y ambiente salino
- Contratuerca de seguridad recomendada en servicio vibratorio
| Diámetro de rosca | Equivalente | WLL | Carrera de ajuste | Peso aprox. |
|---|---|---|---|---|
| 1/4" | 6.4 mm | 0.23 t | 115 mm | 0.20 kg |
| 3/8" | 9.5 mm | 0.54 t | 152 mm | 0.45 kg |
| 1/2" | 13 mm | 1.00 t | 228 mm | 1.00 kg |
| 5/8" | 16 mm | 1.60 t | 228 mm | 1.75 kg |
| 3/4" | 19 mm | 2.30 t | 305 mm | 2.90 kg |
| 7/8" | 22 mm | 3.20 t | 305 mm | 4.10 kg |
| 1" | 26 mm | 4.10 t | 305 mm | 5.90 kg |
| 1-1/4" | 32 mm | 6.40 t | 457 mm | 11.8 kg |
Los tensores no están diseñados para izaje dinámico. Úselos para tensado estático de tirantes, vientos y arriostramiento.
Con y sin seguro

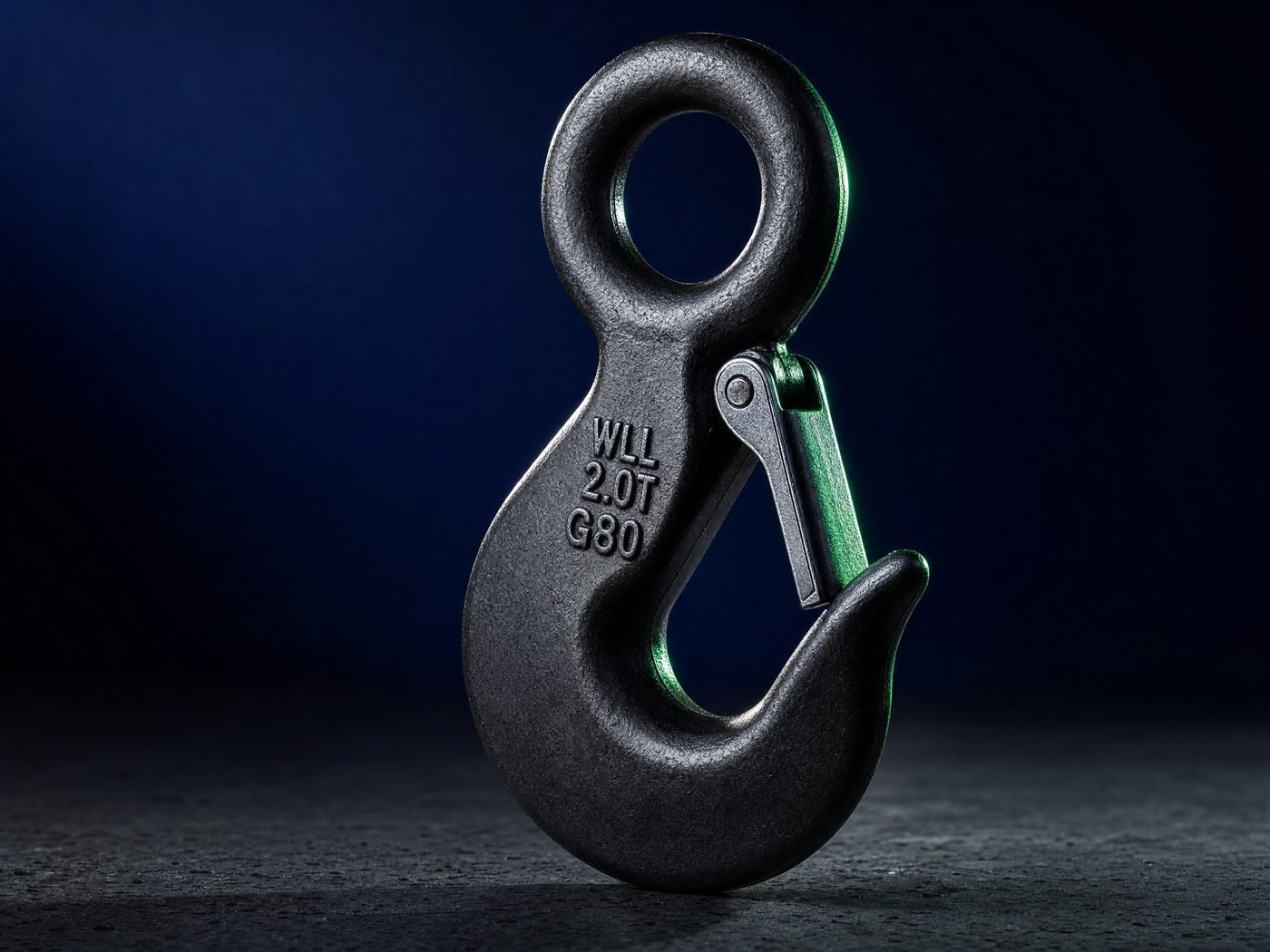

Eslabones maestros y ganchos
El eslabón maestro reúne los ramales del aparejo en un solo punto para el gancho de la grúa. El gancho con seguro impide que la eslinga se salga al destensarse: en izaje sobre personal o sobre equipo, el seguro no es opcional.
- Eslabón maestro sencillo o con sub-eslabones para 2, 3 y 4 ramales
- Ganchos de ojo, de vástago y giratorios
- Seguro de resorte estándar; seguro de bloqueo positivo a solicitud
- Forjado en acero aleado tratado térmicamente
- Marca de deformación de referencia para inspección
| Capacidad | Eslabón maestro | Gancho de ojo | Apertura de garganta | Ramales |
|---|---|---|---|---|
| 1.12 t | 13 mm | 6 mm | 24 mm | 1 – 2 |
| 2.00 t | 16 mm | 8 mm | 30 mm | 1 – 2 |
| 3.15 t | 18 mm | 10 mm | 36 mm | 1 – 4 |
| 5.30 t | 22 mm | 13 mm | 45 mm | 1 – 4 |
| 8.00 t | 26 mm | 16 mm | 54 mm | 1 – 4 |
| 12.5 t | 32 mm | 20 mm | 68 mm | 2 – 4 |
| 21.2 t | 36 mm | 26 mm | 85 mm | 2 – 4 |
| 31.5 t | 45 mm | 32 mm | 98 mm | 2 – 4 |
Un gancho con la garganta abierta más de 15 % respecto a su medida original se retira de servicio. No se repara ni se endereza.
Sockets, prensado y eficiencia de unión

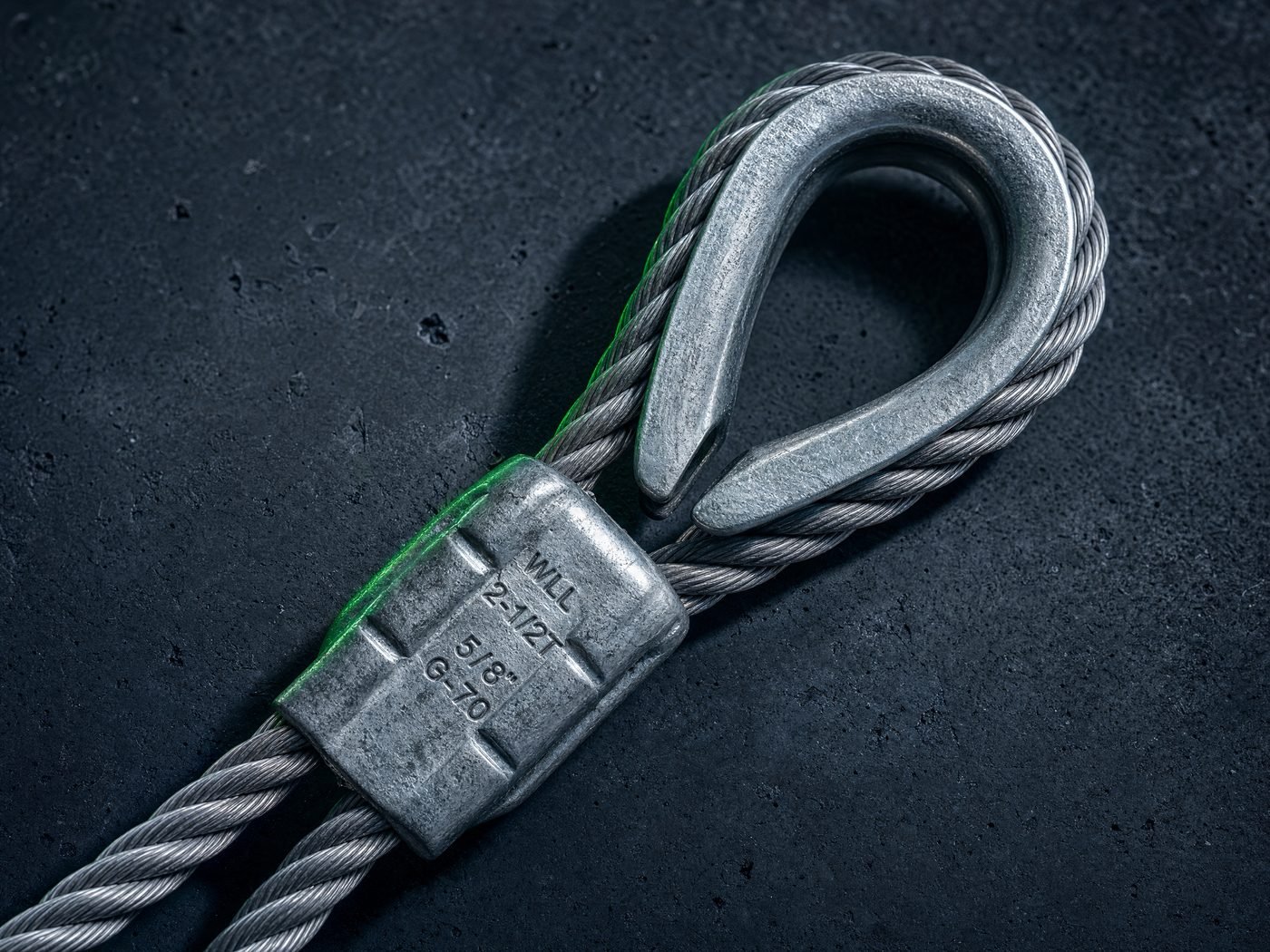

Casquillos y terminales prensadas
La terminal define cuánto del cable realmente puede usar. Un prensado correcto conserva entre 95 y 100 % de la resistencia; un amarre improvisado con grapas mal puestas conserva 80 % o menos. Prensamos en taller con dado calibrado y registro.
- Casquillo de aluminio o de acero según servicio
- Prensado con dado calibrado y registro de lote
- Socket de cuña y socket vaciado para terminal de alta carga
- Eficiencia de unión de 95 – 100 % con casquillo prensado
- Certificado de prueba por ensamble con número de serie
| Tipo de terminal | Eficiencia | Reutilizable | Aplicación característica |
|---|---|---|---|
| Casquillo prensado de aluminio | 95 – 100 % | No | Eslinga y ensamble fijo |
| Casquillo prensado de acero | 95 – 100 % | No | Servicio pesado y abrasivo |
| Socket vaciado con resina | 100 % | No | Terminal de alta carga |
| Socket de cuña | 80 – 90 % | Sí | Cambio frecuente en campo |
| Grapas tipo perro | 80 % | Sí | Provisional y reparación |
| Ojal con guardacabo y prensado | 95 – 100 % | No | Punto de anclaje permanente |
Si necesita poder rehacer la terminal en campo, el socket de cuña es la opción correcta aunque sacrifique eficiencia.
Fijos y giratorios

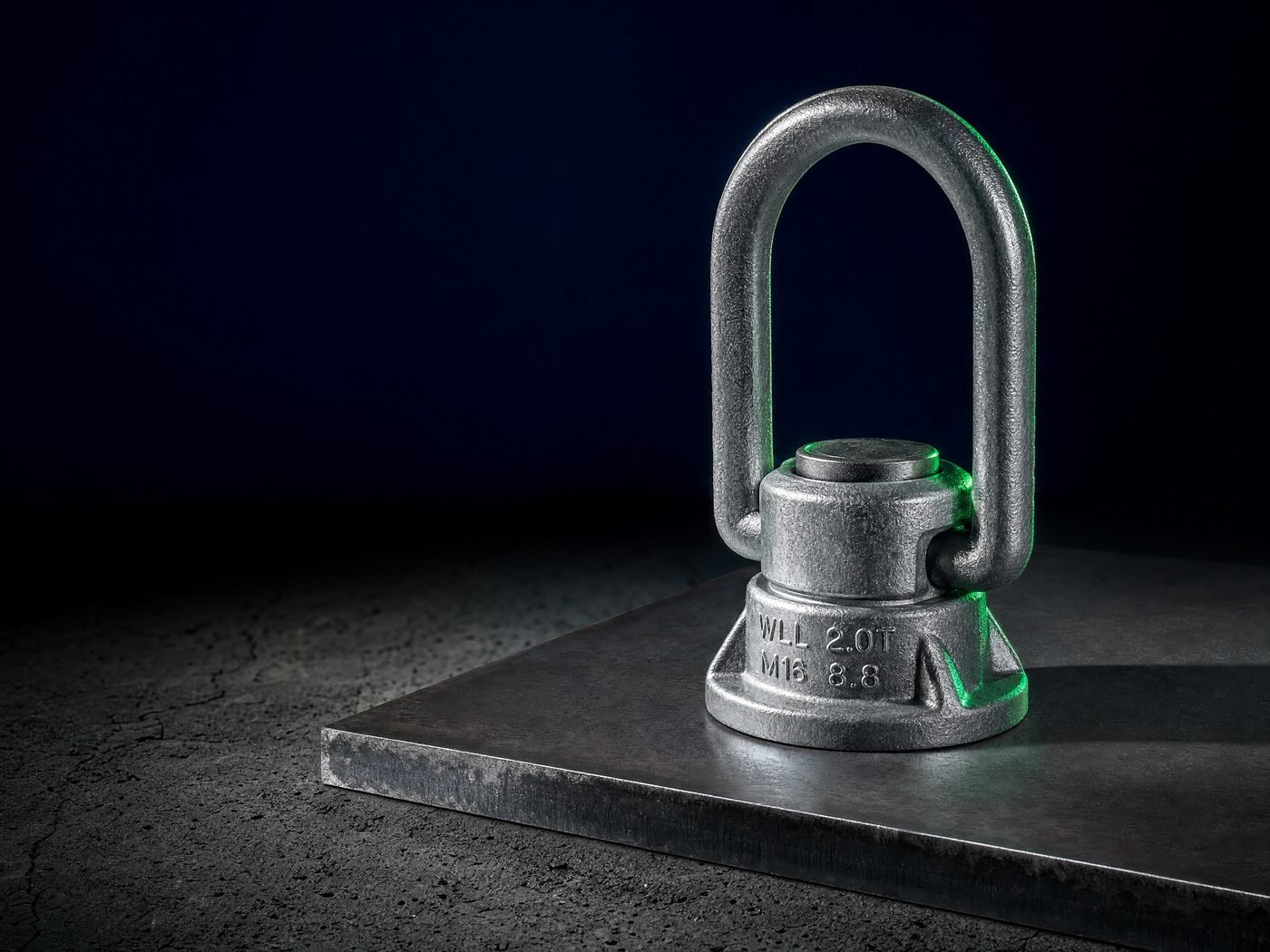

Cáncamos
El punto de izaje atornillado a la pieza. El cáncamo fijo solo trabaja en línea con su eje; si el tiro cambia de dirección, pierde capacidad rápidamente. El giratorio se orienta con la carga y conserva su WLL en cualquier ángulo.
- Fijo de ojo forjado para tiro en línea
- Giratorio articulado que conserva capacidad en cualquier ángulo
- Rosca métrica y en pulgadas
- WLL y torque de apriete marcados en la pieza
- Verificación de profundidad de rosca antes de instalar
| Rosca | WLL a 0° | WLL a 45° | WLL a 90° | Torque de apriete |
|---|---|---|---|---|
| M8 | 0.30 t | 0.30 t | 0.30 t | 12 N·m |
| M10 | 0.63 t | 0.63 t | 0.63 t | 25 N·m |
| M12 | 1.00 t | 1.00 t | 1.00 t | 45 N·m |
| M16 | 1.50 t | 1.50 t | 1.50 t | 110 N·m |
| M20 | 2.50 t | 2.50 t | 2.50 t | 215 N·m |
| M24 | 4.00 t | 4.00 t | 4.00 t | 370 N·m |
| M30 | 7.00 t | 7.00 t | 7.00 t | 740 N·m |
| M36 | 10.0 t | 10.0 t | 10.0 t | 1290 N·m |
El cáncamo giratorio conserva su capacidad en todo ángulo; el cáncamo fijo la pierde hasta 75 % a 90°. Esa es la razón para pagar el giratorio.
Cantidad, separación y torque

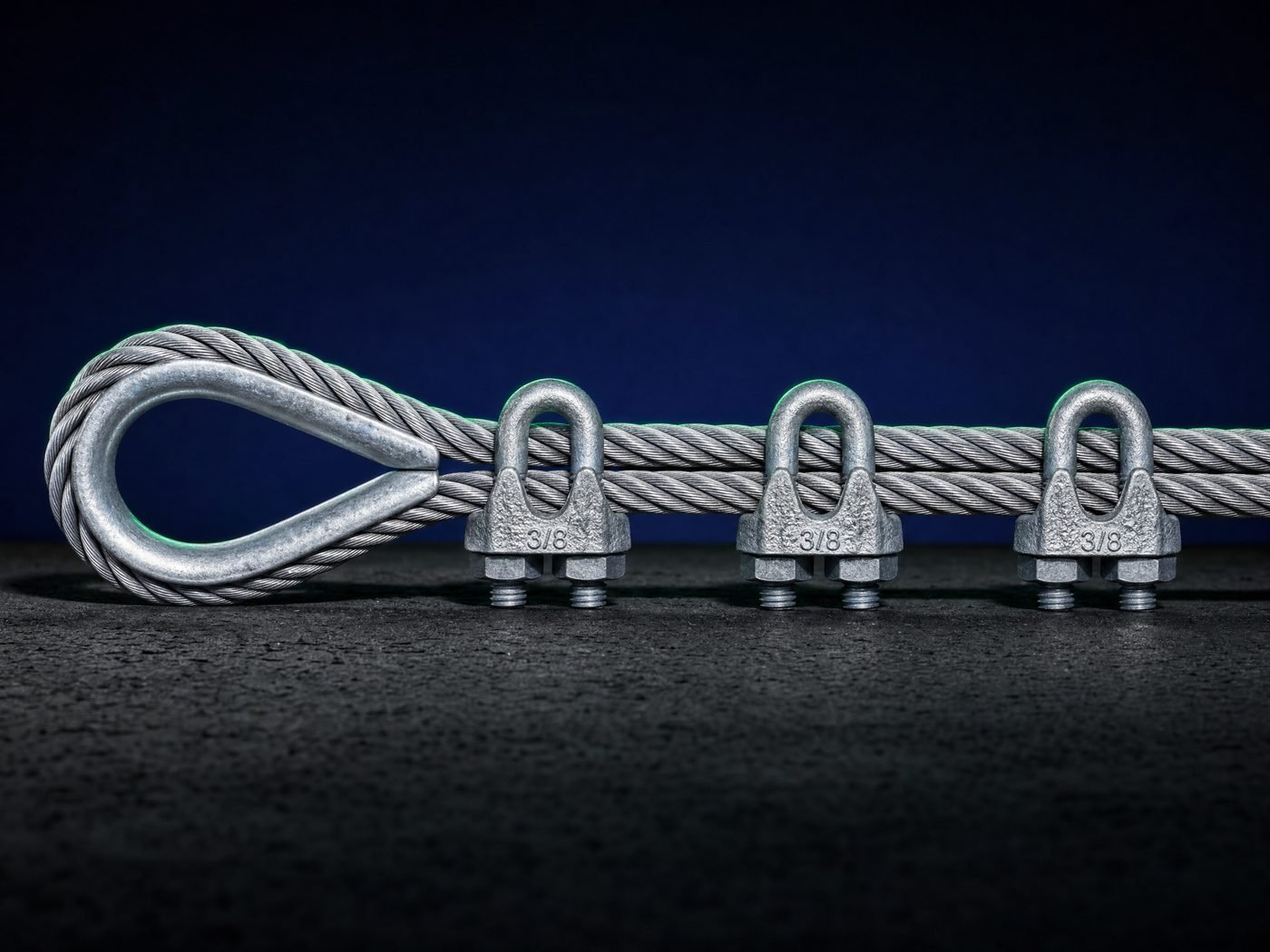

Grapas para cable
La pieza más mal instalada de la industria. La silla va sobre el lado vivo del cable y el perno en U sobre el extremo muerto —nunca al revés—, con la cantidad, separación y torque de la tabla. Instalada así conserva 80 % de la resistencia.
- Silla forjada y perno en U galvanizado
- Cantidad mínima, separación y torque especificados por diámetro
- Reapretar después de la primera puesta en carga
- Para terminal provisional o reparación en campo
- Para punto permanente, use casquillo prensado
| Diámetro de cable | Grapas mínimas | Separación | Longitud de retorno | Torque |
|---|---|---|---|---|
| 1/4" | 2 | 76 mm | 121 mm | 20 N·m |
| 3/8" | 2 | 114 mm | 165 mm | 61 N·m |
| 1/2" | 3 | 152 mm | 292 mm | 88 N·m |
| 5/8" | 3 | 190 mm | 305 mm | 129 N·m |
| 3/4" | 4 | 228 mm | 457 mm | 176 N·m |
| 7/8" | 4 | 266 mm | 483 mm | 305 N·m |
| 1" | 5 | 305 mm | 660 mm | 305 N·m |
| 1-1/4" | 6 | 381 mm | 1041 mm | 488 N·m |
Regla de instalación: «nunca ensille un caballo muerto». La silla siempre va sobre el lado del cable que soporta la carga.
Guía rápida
Errores de herraje que vemos en campo
Si su caso aparece en la columna izquierda, la derecha es el punto de partida. Lo confirmamos con usted antes de cotizar.
| Situación | Recomendación |
|---|---|
| Grillete de lira cargado lateralmente en el perno | Pierde hasta 50 % de capacidad |
| Gancho sin seguro en izaje sobre equipo o personal | Especifique siempre con seguro |
| Cáncamo fijo con tiro en ángulo | Use cáncamo giratorio |
| Grapas invertidas o en cantidad insuficiente | Siga la tabla de instalación |
| Ojal de cable sin guardacabo | El ojal se aplasta y falla prematuramente |
