Eslingas para cada tipo de carga y ambiente
El elemento que toca la carga. Elegir mal cuesta la pieza o el turno: aquí están las cuatro construcciones, su rango de trabajo y cuándo usar cada una.
Plana, tubular, ojal-ojal o sin fin

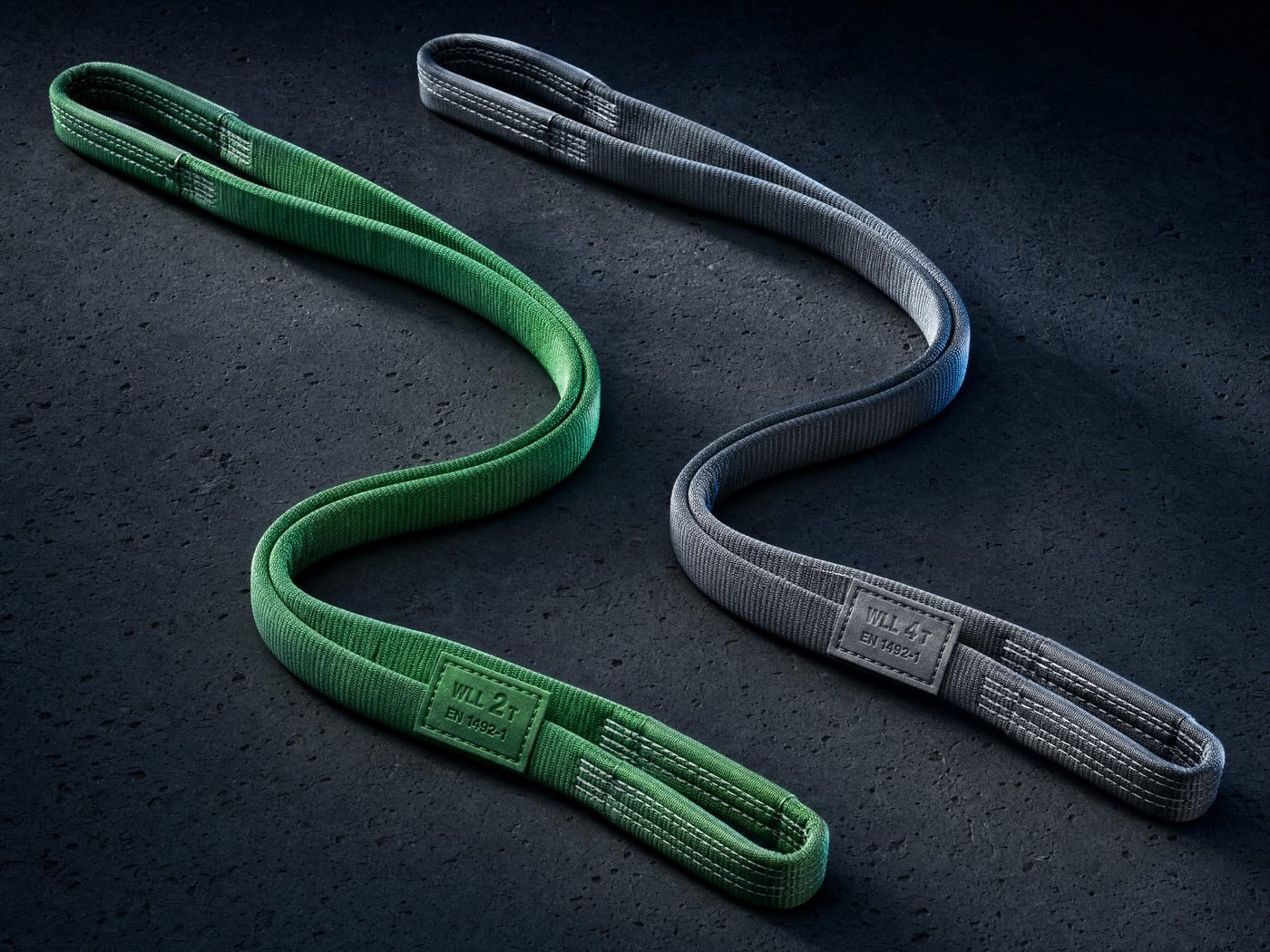

Eslingas sintéticas de nylon y poliéster
La opción por defecto cuando la carga tiene acabado, pintura o superficie delicada. Peso muerto muy bajo, se adapta al contorno de la pieza y no marca. El poliéster resiste ácidos débiles; el nylon resiste álcalis pero pierde capacidad al mojarse.
- Etiqueta cosida con WLL, longitud, lote y número de serie
- Ojales reforzados y costura de seguridad en ambos extremos
- Poliéster para exterior y ambiente ácido; nylon para ambiente alcalino
- Fabricación a la longitud exacta que requiera su maniobra
- Fundas antiabrasión opcionales para bordes vivos
| Capacidad nominal | Color de banda | Ancho aprox. | Vertical | Ahorcado | Canasta |
|---|---|---|---|---|---|
| 1 t | Violeta | 25 – 30 mm | 1.0 t | 0.8 t | 2.0 t |
| 2 t | Verde | 50 – 60 mm | 2.0 t | 1.6 t | 4.0 t |
| 3 t | Amarillo | 75 – 90 mm | 3.0 t | 2.4 t | 6.0 t |
| 4 t | Gris | 100 – 120 mm | 4.0 t | 3.2 t | 8.0 t |
| 5 t | Rojo | 125 – 150 mm | 5.0 t | 4.0 t | 10.0 t |
| 6 t | Café | 150 – 180 mm | 6.0 t | 4.8 t | 12.0 t |
| 8 t | Azul | 200 – 240 mm | 8.0 t | 6.4 t | 16.0 t |
| 10 t | Naranja | 250 – 300 mm | 10.0 t | 8.0 t | 20.0 t |
El color de banda corresponde al código de capacidad de EN 1492-1. Los valores de ahorcado (0.8×) y canasta (2×) aplican con ángulo de 0°; a mayor ángulo, menor capacidad.
Máxima capacidad con peso muerto mínimo

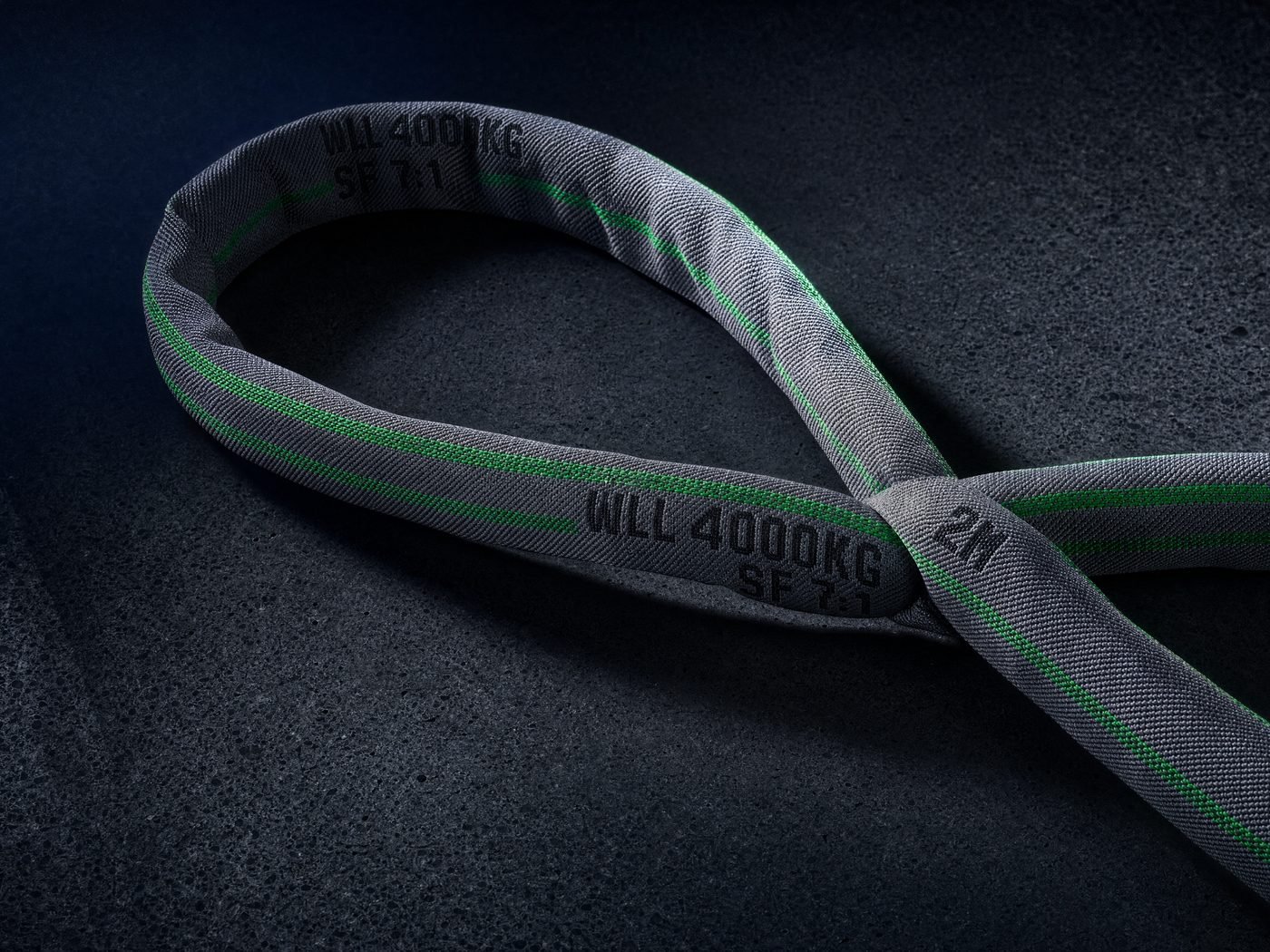

Eslingas twin path de alto desempeño
Núcleo de fibra de alto módulo dentro de una cubierta doble. Levanta cargas de decenas de toneladas con una eslinga que una persona carga al hombro. Su ventaja real es operativa: menos grúa auxiliar, menos maniobra de colocación y cero marca sobre la pieza.
- Hasta 40 t con una fracción del peso de una eslinga de cable equivalente
- Doble trayectoria de carga: si una falla, la otra retiene
- Indicador de fibra externo para inspección visual rápida
- No conduce electricidad y no marca superficies acabadas
- Longitudes y capacidades a especificación del cliente
| Capacidad | Twin path | Eslinga de cable equivalente | Ventaja de manejo |
|---|---|---|---|
| 5 t | ≈ 2.0 kg/m | ≈ 5.8 kg/m | Colocación de una persona |
| 10 t | ≈ 3.4 kg/m | ≈ 10.5 kg/m | Sin apoyo mecánico |
| 20 t | ≈ 6.1 kg/m | ≈ 21.0 kg/m | Reduce tiempo de amarre |
| 30 t | ≈ 9.0 kg/m | ≈ 31.5 kg/m | Menos fatiga del maniobrista |
| 40 t | ≈ 11.8 kg/m | ≈ 42.0 kg/m | Sustituye aparejo de cable |
Pesos aproximados por metro para dimensionar el manejo en piso. La capacidad definitiva se confirma contra la ficha del fabricante en la cotización.
Ojal prensado, guardacabo y terminal a especificación
Eslingas de cable de acero
Cuando hay bordes abrasivos, intemperie o arrastre, el cable aguanta donde la banda sintética se corta. Fabricamos el ensamble completo: cable, guardacabo y casquillo prensado a la longitud que necesite, con la terminal que pida.
- Casquillo prensado con eficiencia de unión de 95 – 100 %
- Guardacabo para proteger el ojal del desgaste por contacto
- Terminales: ojal blando, guardacabo, gancho o eslabón maestro
- Construcciones 6x19 y 6x36, alma de acero o de fibra
- Certificado de prueba con número de serie por ensamble
| Diámetro | Equivalente | Ruptura mínima | Vertical | Ahorcado | Canasta 45° |
|---|---|---|---|---|---|
| 1/4" | 6.4 mm | 2.74 t | 0.54 t | 0.41 t | 0.77 t |
| 3/8" | 9.5 mm | 6.10 t | 1.22 t | 0.91 t | 1.72 t |
| 1/2" | 13 mm | 10.7 t | 2.14 t | 1.60 t | 3.02 t |
| 5/8" | 16 mm | 16.7 t | 3.34 t | 2.50 t | 4.72 t |
| 3/4" | 19 mm | 23.8 t | 4.76 t | 3.57 t | 6.73 t |
| 7/8" | 22 mm | 32.2 t | 6.44 t | 4.83 t | 9.11 t |
| 1" | 26 mm | 41.8 t | 8.36 t | 6.27 t | 11.8 t |
| 1-1/4" | 32 mm | 64.6 t | 12.9 t | 9.69 t | 18.3 t |
Valores calculados sobre ruptura mínima de cable EIPS con factor de diseño 5:1. La eficiencia de la terminal ya está considerada en el ensamble prensado.
Uso severo, temperatura y arrastre

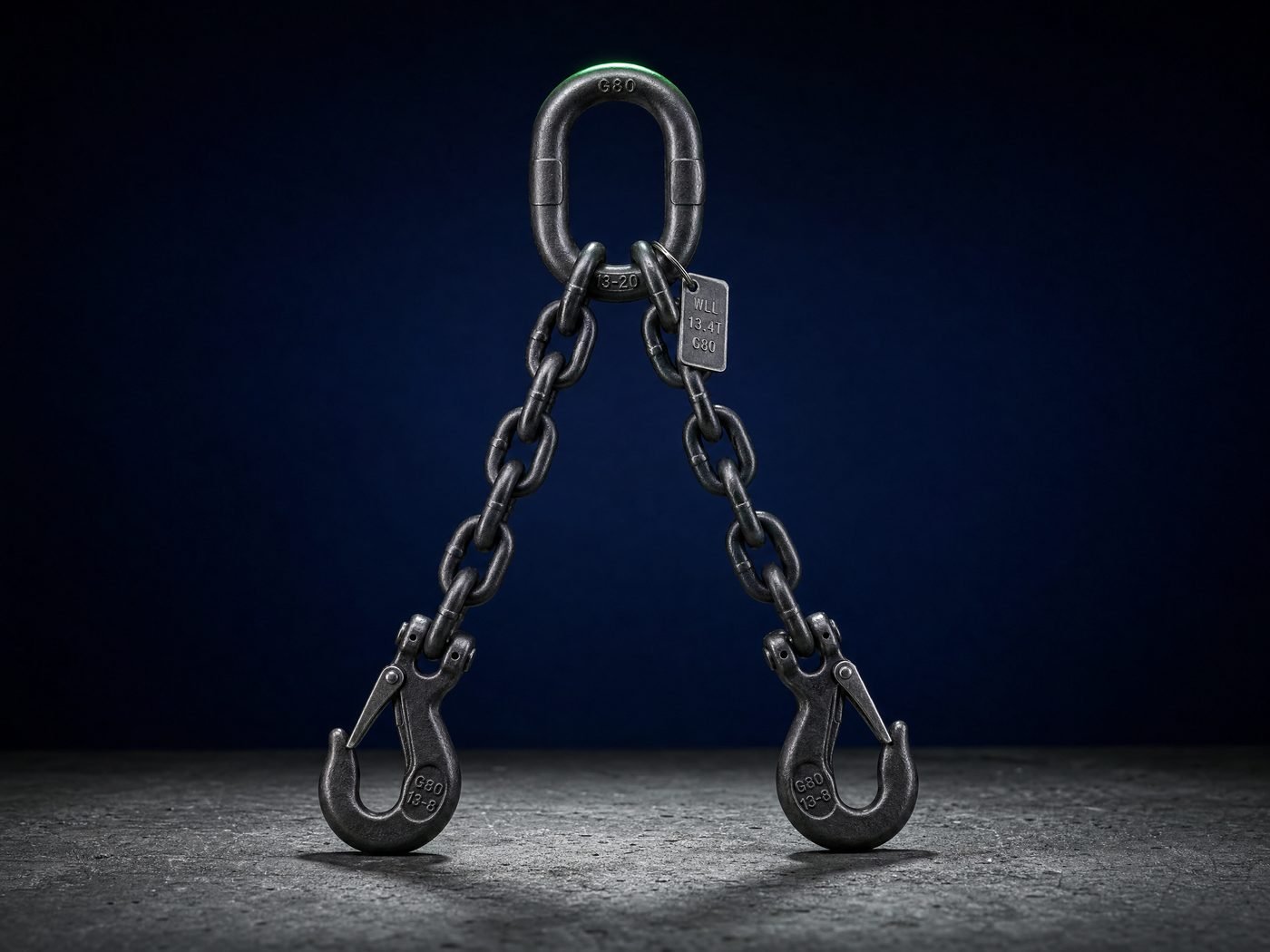

Eslingas de cadena grado 80 y 100
La única construcción que trabaja con temperatura alta y tolera arrastre y golpe. Se repara por tramos en lugar de desecharse completa, lo que la vuelve la opción de menor costo por año en operación pesada.
- Grado 80 estándar; grado 100 cuando se requiere 25 % más de capacidad al mismo diámetro
- Ramales de 1, 2, 3 y 4 patas con eslabón maestro y ganchos
- Acortadores para ajustar el largo en sitio sin cambiar de eslinga
- Servicio hasta 200 °C sin reducción; con reducción declarada hasta 400 °C
- Componentes reemplazables por tramo
| Diámetro | 1 ramal vertical | 2 ramales 45° | 2 ramales 60° | 4 ramales 45° |
|---|---|---|---|---|
| 6 mm | 1.12 t | 1.60 t | 1.12 t | 2.36 t |
| 7 mm | 1.50 t | 2.12 t | 1.50 t | 3.15 t |
| 8 mm | 2.00 t | 2.80 t | 2.00 t | 4.25 t |
| 10 mm | 3.15 t | 4.25 t | 3.15 t | 6.70 t |
| 13 mm | 5.30 t | 7.50 t | 5.30 t | 11.2 t |
| 16 mm | 8.00 t | 11.2 t | 8.00 t | 17.0 t |
| 20 mm | 12.5 t | 17.0 t | 12.5 t | 26.5 t |
| 22 mm | 15.0 t | 21.2 t | 15.0 t | 31.5 t |
| 26 mm | 21.2 t | 30.0 t | 21.2 t | 45.0 t |
| 32 mm | 31.5 t | 45.0 t | 31.5 t | 67.0 t |
El ángulo se mide desde la vertical. Grado 100 entrega aproximadamente 25 % más capacidad al mismo diámetro.
Guía rápida
Cómo elegir la eslinga correcta
Si su caso aparece en la columna izquierda, la derecha es el punto de partida. Lo confirmamos con usted antes de cotizar.
| Situación | Recomendación |
|---|---|
| La carga tiene acabado, pintura o superficie delicada | Sintética de poliéster o twin path |
| Hay bordes vivos, abrasión o trabajo a la intemperie | De cable de acero, o sintética con funda antiabrasión |
| Hay temperatura alta, arrastre o golpe | De cadena grado 80 o 100 |
| La carga es muy pesada y el peso de la eslinga estorba | Twin path |
| Se requiere ajustar el largo en sitio | De cadena con acortadores |
